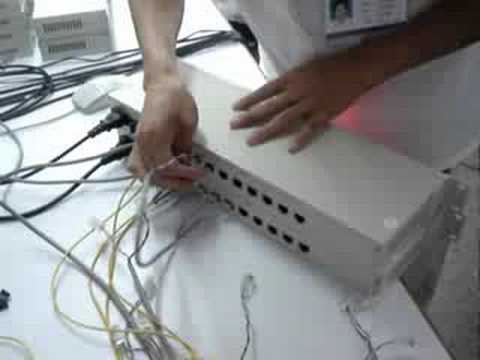

Video Instalasi fiber optic
LANGKAH PEMASANGAN FIBER OPTIC
Dari segi penggunaan fiber optic dibagi dalam dua jenis, yaitu single mode dan multi mode. Perbedan single mode dan multi mode adalah bahwa single mode memiliki ukuran core yang kecil, sumber sinar laser, unlimited bandwidth, dan jarak yang jauh ( > 60 km ) sedangkan multi mode memiliki ukuran core yang lebih besar, sumber sinar laser atau Light Emitting Diodes (LED), bandwidth terbatas, jarak sekitar (300 - 500 m) . Struktur dasar fiber optic terdiri dari tiga bagian yaitu core (inti), cladding (kulit), dan buffer (pelindung) atau coating (mantel). Core dan cladding terbuat dari kaca sedangkan buffer atau coating terbuat dari plastik biar fleksibel.
Gambar struktur dasar fiber optic
Pemasangan Fiber Optic :
Terdiri atas connector, pigtail, dan patch cord.
Connector adalah ujung dari fiber optic, jenisnya banyak sesuai dengan kebutuhan dilapangan.
Gambar Connector Fiber Optic
Pigtail adalah sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.
Gambar pigtail
Patch cord adalah kabel fiber optic yang pada dua sisi ada konektor. Patch cord digunakan untuk menghubungkan device atau dikenal juga dengan optic jumper.
Gambar patch cord
Wall-Mount
Wall-mount adalah terminasi fiber optic yang menempel di dinding.
Gambar Wall-Mount
Optical Termination Box (OTB)
Optical Termination Box (OTB) adalah terminasi fiber optic yang ada pada rak atau boks.
Gambar OTB
Joint Closure
Joint Closure adalah titik sambung dari fiber optic.
Gambar Joint Closure
High Distribution Cabinet
High Distribution Cabinet adalah rak tempat terminasi fiber optic .
Gambar High Distribution Cabinet
C. Testing (OTDR dan Power Meter)
Optical Time Domain Reflectometer (OTDR)
OTDR merupakan alat yang dapat digunakan untuk mengevaluasi suatu fiber optic pada domain waktu. Beberapa parameter yang dapat diukur pada OTDR adalah :
• Jarak
Titik lokasi dalam suatu link, ujung link atau patahan.
• Loss
Loss untuk masing-masing splice atau total loss dari ujung ke ujung dalam suatu link.
• Atenuasi
Atenuasi dari serat dalam suatu link.
• Refleksi
Besar refleksi (return loss) dari suatu event.
Informasi mengenai redaman serat, loss sambungan, loss konektor dan lokasi gangguan serta loss antara dua titik dapat ditentukan dari monitor OTDR. OTDR memungkinkan sebuah link diukur dari salah satu ujung.
Gambar OTDR
Power Meter
Power meter dipakai untuk mengukur total loss dalam sebuah link optic baik saat instalasi (uji akhir) atau pemeliharaan. Penggunaan power meter harus berada pada kedua ujung kabel fiber optic.
Gambar Power Meter
D. Splicing (Fusion Splicer)
Proses penyambungan/ splicing terdiri dari beberapa langkah kerja berikut :
a. Stripping/ pengupasan lapisan coating ujung fiber optic dengan stripper
b. Membersihkan ujung fiber optic
c. Perataan ujung fiber optic dengan cleaver
d. Meletakkan ujung-ujung fiber optic pada V-groove alat sambung dan pelurusannya oleh alat sambung.
e. Peleburan dan perekatan ujung fiber optic menggunakan pancaran listrik dari elektroda
f. Analisa hasil sambungan
g. Pemberian pelindung dan penyimpanan sambungan
Gambar Fusion Splicer
Gigabit Ethernet Converter
A. Pengantar
Sekarang ini media Fiber Optic (FO) sudah sangat banyak digunakan oleh ISP, perlu kita ketahui bahwa tidak semua perangkat memiliki interface yang mendukung FO. Untuk mengatasi hal ini maka dibutuhkan converter dari media FO ke Ethernet dan sebaliknya. Converter yang digunakan disini adalah produknya Litech.
Secara teknis perangkat ini memiliki spesifikasi :
Standar protocol : IEEE802.3Z/AB 1000Base-T/SX/LX.
Transfer rate : electrical interface : 1000Mbps, Fiber interface : 1.25Gbps.
Interface : satu interface UTP RJ-45, satu interface SC.
Operation mode : full duplex atau half duplex.
B. Instalasi
Interface yang digunakan ada dua yaitu RG-45 dan Fiber, untuk RG-45 sebaiknya menggunakan CAT5 dan CAT6. Untuk fiber menggunakan koneksi cross yaitu “TX-RX” “RX-TX” hal ini perlu diperhatikan jangan sampai terbalik posisinya karena apabila salah maka link tidak jalan. Berikut adalah gambaran skema koneksi.
Bagian-bagian fiber optik
Core adalah kaca tipis yang merupakan bagian inti dari fiber optik yang dimana pengiriman sinar dilakukan.
Cladding adalah materi yang mengelilingi inti yang berfungsi memantulkan sinar kembali ke dalam inti(core).
Buffer Coating adalah plastic pelapis yang melindungi fiber dari kerusakan.
Jenis Fiber Optik
1. Single-mode fibers
Mempunyai inti yang kecil (berdiameter 0.00035 inch atau 9 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 1300-1550 nanometer)
2. Multi-mode fibers
Mempunyai inti yang lebih besar(berdiameter 0.0025 inch atau 62.5 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 850-1300 nanometer)
Cara Kerja Fiber Optik
Sinar dalam fiber optik berjalan melalui inti dengan secara memantul dari cladding, dan hal ini disebut total internal reflection, karena cladding sama sekali tidak menyerap sinar dari inti. Akan tetapi dikarenakan ketidakmurnian kaca sinyal cahaya akan terdegradasi, ketahanan sinyal tergantung pada kemurnian kaca dan panjang gelombang sinyal.
Keuntungan Fiber Optik
Murah : jika dibandingkan dengan kabel tembaga dalam panjang yang sama.
Lebih tipis: mempunyai diameter yang lebih kecil daripada kabel tembaga.
Kapasitas lebih besar.
Sinyal degradasi lebih kecil.
Tidak mudah terbakar : tidak mengalirkan listrik.
Fleksibel.
Sinyal digital.
Bagaimana Fiber Optik Dibuat
Making a preform glass cylinder
Proses ini disebut modified chemical vapor deposition (MCVD).
Silikon dan germanium bereaksi dengan oksigen membentuk SiO2 dan GeO2.
SiO2 dan GeO2 menyatu dan membentuk kaca.
Proses ini dilakukan secara otomatis dan membutuhkan waktu beberapa jam.
Drawing the fiber from the preform
Setelah proses pertama selesai preform dimasukkan kedalam fiber drawing tower.
Kemudian dipanaskan 1900-2200 derajat celcius sampai meleleh.
Lelehan tersebut jatuh melewati laser mikrometer sehingga preform membentuk benang.
Dilakukan proses coating dan UV Curing.
Testing the Finished Optical Fiber
Tensile strength: harus mampu menahan 100.000 lb/inch2 atau lebih.
Refractive index profile : menghitung layar untuk pemantulan optik.
Fiber geometry : diameter Core, dimensi cladding, diameter cloating adalah seragam.
Attenuation : menghitung kekuatan sinyal dari berbagai panjang gelombang dan jarak.
Information carrying capacity : bandwith
Chromatic dispersion : penyebaran berbagai panjang gelombang sinar melalui core.
